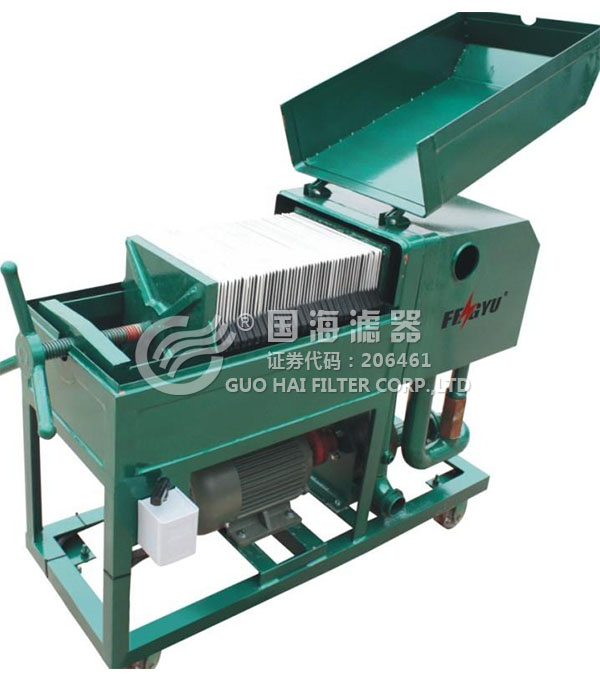

BSLYLU-50板框壓力式濾油機
一、用途與功能
BSLYLU-50板框壓力式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的，主要用來過濾變壓器油、透平油、機油、柴油、航空液壓油等油中的水份和雜質，也可使用不銹鋼材料來為植物油過濾。該機由過濾床，油泵和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。它具有結構簡便、操作容易、運行成本低等優點。
二、BSLYLU系列板式濾油機技術參數表
|
型號 |
30 |
50 |
100 |
125 |
150 |
200 |
300 |
||||
|
額定流量 |
L/min |
30 |
50 |
100 |
125 |
150 |
200 |
300 |
|||
|
工作壓力 |
Mpa |
0～0.5 |
|||||||||
|
過濾面積 |
≥㎡ |
0.3 |
0.5 |
1.3 |
1.54 |
1.89 |
2.01 |
3.1 |
|||
|
板框尺寸 |
mm |
180×180 |
280×280 |
||||||||
|
壓緊方式 |
手動螺旋壓緊 |
||||||||||
|
濾框數量 |
9 |
13 |
10 |
12 |
14 |
18 |
23 |
||||
|
濾板數量 |
10 |
14 |
11 |
13 |
15 |
19 |
24 |
||||
|
齒輪泵 |
提高 壓力 |
Mpa |
0.6 |
||||||||
|
齒數 |
10 |
17 |
|||||||||
|
模數 |
5 |
4 |
|||||||||
|
電 源 |
380v×3/50HZ |
||||||||||
|
電動機 |
功率 |
KW |
0.75 1.1 |
2..2 |
3 |
4 |
|||||
|
轉數 |
r/min |
1400 |
|||||||||
|
過濾精度 |
玻纖紙 1u 3u 棉紙 5u 10u |
||||||||||
|
過濾尺寸 |
mm |
185×190 |
285×290 |
||||||||
|
管 徑 |
進 |
mm |
25 |
25 |
44 |
44 |
50 |
50 |
65 |
||
|
出 |
mm |
25 |
25 |
32 |
32 |
44 |
44 |
50 |
|||
|
外型尺寸 |
長 |
mm |
700 |
750 |
900 |
1100 |
1300 |
||||
|
寬 |
mm |
300 |
440 |
||||||||
|
高 |
mm |
720 |
840 |
1000 |
|||||||
|
整機質量 |
Kg |
76 |
86 |
130 |
180 |
210 |
230 |
280
|
|||
